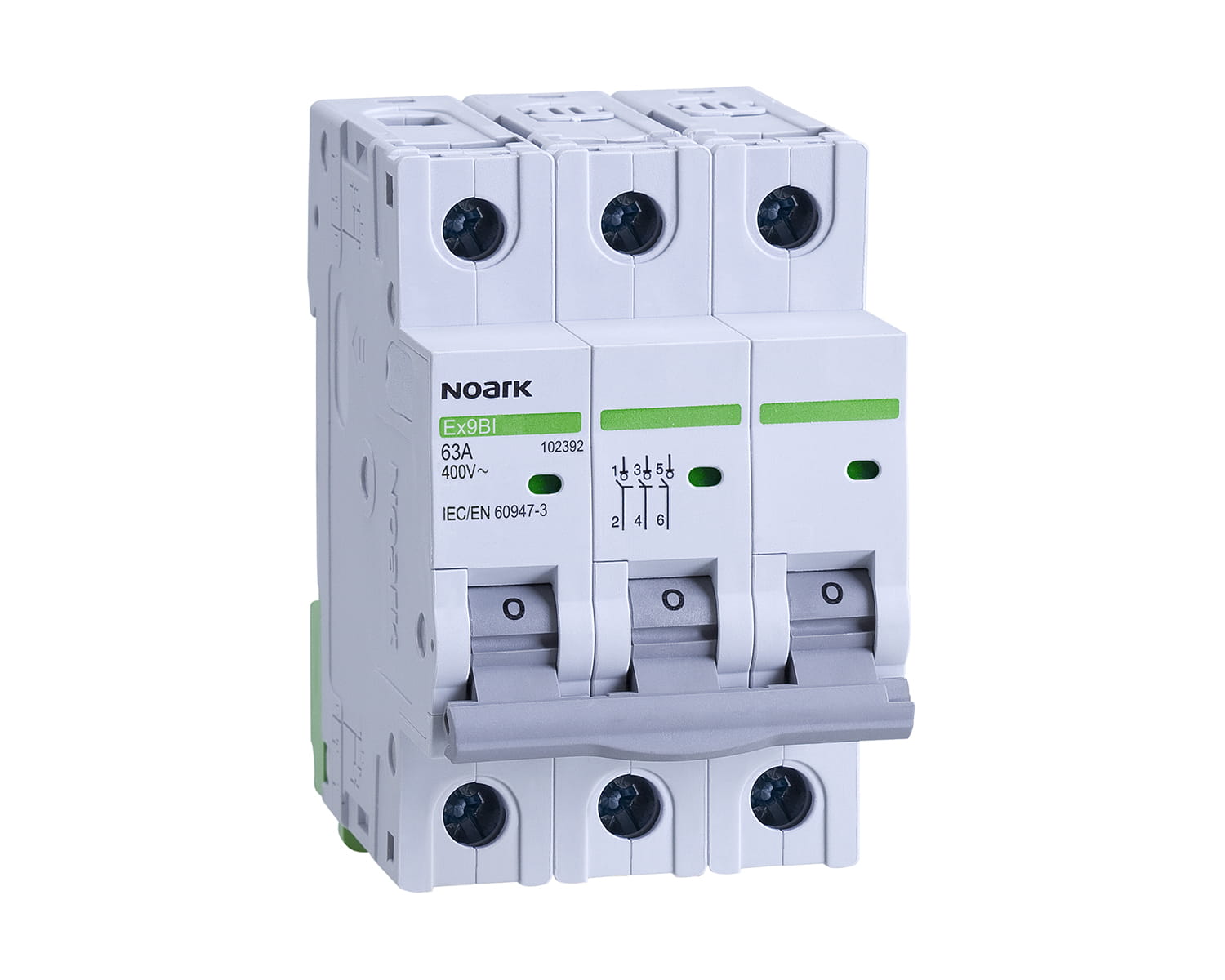

Seria rozłączników izolacyjnych Ex9BI przeznaczona jest do szerokiej gamy aplikacji. Urządzenia te łączą w sobie jednocześnie funkcję aparatu manewrowego, mogącego rozłączać obwody pod obciążeniem, również w stanie zakłócenia oraz spełniających funkcję izolacyjną. Są dostępne w wersjach od 1 do 4 biegunów. Szerokość 1 modułu odpowiada 1 biegunowi.
Innowacją jest możliwość montażu akcesoriów do rozłączników Ex9BI. Co ważne, są one identyczne z tymi, które można montować do standardowych wyłączników nadprądowych Ex9BN(H), w tym: styki pomocnicze typu AX – odwzorowujące stan rozłącznika, styki pomocnicze zadziałania typu AL – informujące o automatycznym zadziałaniu rozłącznika poprzez wyzwolenie zdalne wyzwalaczem napięciowym; wyzwalacze wzrostowe SHT – które po podaniu napięcia o odpowiedniej wartości wyzwalają rozłącznik, wyzwalacze podnapięciowe UVT – które muszą w stanie normalnym być zasilone napięciem o odpowiedniej wartości, natomiast po jego odjęciu wyzwalają rozłącznik, wyzwalacze nadnapięciowe OVT – które w stanie normalnym muszą być zasilone napięciem o odpowiedniej wartości, natomiast po przekroczeniu jego maksymalnej dozwolonej wartości wyzwalają rozłącznik.
| Parametry | Wartość |
|---|---|
| Liczba styków przełącznych | 0 |
| Rodzaj napięcia | AC |
| Wymuszone otwarcie styków (zgodnie z DIN VDE 0113) | TAK |
| Z lampką sygnalizacyjną | NIE |
| Głębokość wbudowania | 79.5 |
| Stopień ochrony (IP) | IP20 |
| Liczba styków zwiernych | 3 |
| Liczba styków rozwiernych | 0 |
| Prąd znamionowy | 40 |
| Znamionowa zdolność łączeniowa | 1.5 |
| Wytrzymałość zwarciowa (Icw) | 1.00 |
| Funkcja przełączająca | Wyłącznik |
| Kolor klosza | Szary |
| Szerokość wyrażona liczbą modułów | 3 |
| Liczba biegunów | 3 |
| Napięcie znamionowe | 400 |
